在某些需要直接加热和辅助加热的精密恒温实验中，常常应用超级恒温水浴。下面以501型超级恒温水浴为例，介绍超级恒温水浴的结构及使用方法翳学敎育网整理。

1、结构简介

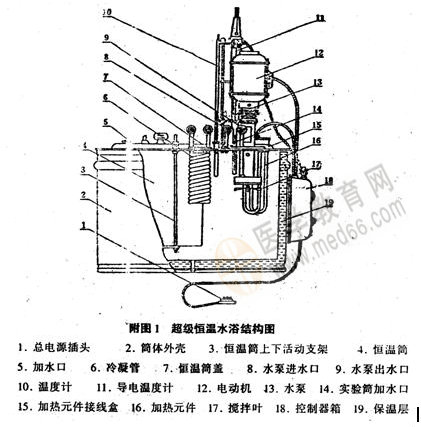

超级恒温水浴如附图1所示。筒体由两层金属板制成，夹层中用玻璃纤维保温，筒盖用保温物质制成，盖上装有电动水泵一套。具有冷凝管进出水嘴两只，加热元件两组，接点温度计及1/10温度计各一支，进水口一个，槽内装有可以上下活动的恒温筒一个。电子继电器及供电部分均装在与恒温器相连的控制箱内，箱上的接线柱用来连接控制部分。

电子继电器由一个6Pl型号电子管和一支双刀单掷常开点式直流继电器组成栅陷式控制电路，电子管的栅极负电压由水银接点温度计导人，利用此温度计在高温或低温时接通或切断栅极负电压，来控制屏极电流直接操纵继电器。

水槽内的恒温筒因处于恒温槽内的恒温水中，故筒内恒温液体或恒温气体的温度稳定度高，适用于精密温度测量之用。

2、使用方法

使用前先检查线路有无绝缘不良或短路现象，然后由加水口加水(最好用煮沸过的水或去离子水，以免在加热过后有水垢积聚在筒壁上)。加水量应距盖板30-40毫米。

接通电源并打开控制箱上的电源开关及电动泵开关，使槽内水对流。将水银接点温度计调至所需恒温温度，然后将加热开关开启进行加热。此时两组加热元件同时加热，当指示灯开始时亮时灭时，说明已大致达到恒温温度。将加热开关断开，即将1000瓦的一组加热元件断开，留下500瓦的二组由继电器控制加热，以保持恒温。一般槽内温度稳定较快，但恒温筒内大约需40分钟才能稳定翳学敎育网搜集。

如需要用低于室温的温度时，可用恒温器上的冷凝管致冷，用另外一个水泵将冰水用橡皮管从冷凝筒进水嘴引入到冷凝管内致冷。同时在橡皮管上加上管夹以控制冰水流量（致冷时应将加热开关断开）。

有些仪器需要通入恒温水以保持恒温时（例如折光仪及旋光仪），则可将恒温器上水泵的出水口与进水口与仪器上的进出水口相连，使槽内的水流经仪器上的保温器，使温度保持恒温。
